(H)GW4M-15型戶外交流高壓隔離開關
所屬類別：戶外GW4型
產品描述：產品概述: GN27-40.5型戶內高壓隔離開關是一種新型產品。適用于額定電壓40.5kV，交流50Hz的電力系統中，在有電壓無負載情況下分、合電路之用，是替代老產品而設計生產的換代產品。可與高壓開關柜配套，亦可單獨使用。配用CS6-2操作機構。均采用加強絕緣設計，可滿足II級污染場所條件下使用。 設計科學、合理、結構新穎；多觸點，旋轉式接觸，自清掃能力好，提高散熱能力；接觸點在兩個面內，操作力矩小，接觸壓力大，易調整；采用大爬距，加強絕緣能力、耐受電壓均滿足最高要求；在轉軸上加裝軸承，使用壽命提高，操作輕便。 該系列隔離開關為垂直轉動閘刀式三相共底架結構。斷口側靜觸頭設計成擺動式多觸頭，具有單片觸頭接觸壓力小、磨損低、散熱面積大、操作力矩小等優點，同時采用大爬距支柱絕緣子和拉桿絕緣子、具有高絕緣性能和高機械強度。為滿足需要，設計有平裝型、穿墻型、帶接地刀等型式。該系列隔離開關可以水平、垂直或傾斜安裝。 產品參數：
銷售/服務范圍：
相關標簽：
產品詳情
產品概述：
（H）GW4M-15型戶外交流高壓隔離開關供有電壓無負荷時，分合電路之用。
（H）GW4M-15型產品是GW4-15型的改進型產品，其絕緣子由瓷質改進為復合絕緣子，增大了爬電比距，機械強度和抗冷熱性能都有了較大提高，產品重量輕、不易碰損。
結構與工作原理：
（H）GW4M-15型、隔離開關為雙柱結構：制成單高度相型或籍助連桿組成三相聯動的隔離開關，但也可單相出廠，單相使用。
隔離開關由底架、棒式支柱絕緣子、導電部分等組成。
底架部分由角鋼與鋼板通過焊接以及機械聯接而成，底座兩端固定兩軸承座，棒型支柱絕緣子固定軸承上端的回轉板上。
導電部分分別固定于兩棒型支柱絕緣子頂端，采用閘刀嵌入式結構，主閘刀分成兩半。閘刀采用具有足夠剛性和導電性能良好的紫銅排制成。閘刀一邊裝有三對觸指，其接觸壓力籍助于彈簧壓力產生，合閘時，閘刀的另一邊嵌入觸指內在彈簧壓力下可靠接觸。
出線部分主要由接線頭、銅球及彈簧等組成的滾動式接觸聯接。
隔離開關三極聯動原理：當進行分合閘操作時，將機構的操作手柄作水平旋轉，帶動隔離開關導電閘刀一側旋轉，通過固定在回轉板上的拉桿轉動，使另一側導電閘刀同步反向旋轉，從而保證兩刀閘分合閘動作一致。

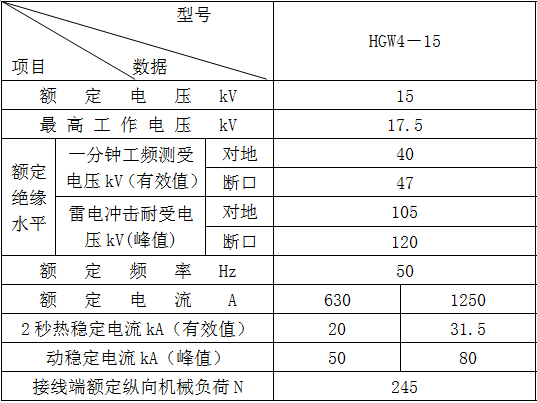

產品參數：
