產品概述：

（H）GW4—10、15、20（D）型戶外高壓隔離開關是三相工頻高壓開關設備分別用在10、15、20KV的電力系統中分合無負載電路。本產品符合IEC129《交流隔離開關和接地開關》（1984版）、GB1985—89《交流隔離開關和接地開關》、GB11022—89《高壓開關設備通用技術條件》。

 使用環境條件：

   A、海撥高度≤1000米；

   B、覆冰厚度≤10mm；

   C、風壓≤700Pa；

   D、地震≤8度；

E、周圍環境溫度：上限+40℃，下限-30℃；

F、普通型適用于0級污穢地區，耐污型適用于Ⅲ級及Ⅲ級以下地區；

G、安裝場所無易燃物質，無爆炸危險，無化學腐蝕及劇烈震動。

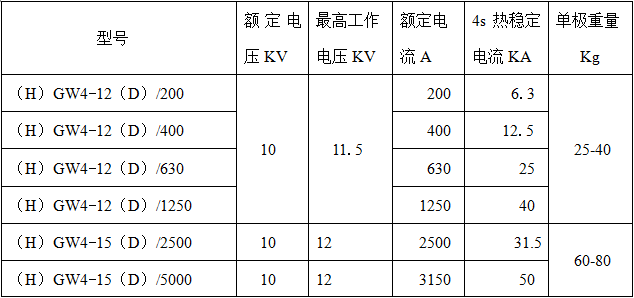

技術參數：

    產品結構特征：

    （H）GW4—10、15、20（D）型為雙柱式結構，結構為水平敞開式。導電塊采用T2銅材成型觸頭，與觸指形成握手式結構。在手力操動機構驅動下，觸頭側絕緣支柱作90度轉動的同時，通過單極螺桿帶動觸指側絕緣支柱也作90度轉動。合閘到位時，由觸頭側限位制動，分閘到位時，由觸頭側限位制動。近年來對戶外隔離開關的防腐要求越來越強烈，產品底架采用多元合金滲鋅工藝，確保出品15年不銹蝕，同時手動操作機構也采用了不銹鋼外殼，提高了戶外產品對環境的要求，日常維護工作變得輕松了。三極一組安裝時，由接頭、聯動板、螺桿、銷、抱箍、手力操動機構等連接成組，實現三極聯動與限位制動。相與相之間一律采用抱箍聯接，與機構的連接也用抱箍進行，減少了現場安裝工作量，完善化處理后的隔離開關提高了相與相的互換性，安裝速度加快。手力操動機構用Φ25鋼管、抱箍、萬向節在隔離開關主刀鍘下方、其傳動軸與主刀側絕緣支柱在同一條鉛垂線上。用戶在工況條件下，可選定隔離開關三極中任一極與手力操動機構連接。GW4—10型與GW4—15、20型，均有普通型、耐污型。所配用手力操動機構有CS8—5型、CS11型、CS17型。
