產品概述：

        GW1-24系列戶外高壓隔離開關系戶外安裝一般用途隔離開關.用于三相交流50Hz.額定電壓24KV及以下的電力系統中.供電路在有電壓而無負栽的情況下接通.切斷和轉換之用.該產品符合GB1985 《交流高壓隔離開關和接地開關》。DL486《交流高壓隔離開關定貨技術條件，DL/T593《高壓隔離開關設備的共用定貨技術條件》等國家標準和電力行業標準。

           使用環境條件：

         1、海拔高度1000ｍ；

        2、環境溫度為-25℃～+40℃；

        3、風壓不超過700Pa；

        4、覆冰厚度不超過1mm；

        5、地震烈度不超過8度；

     6、安裝場所應無經常性的劇烈震動及易燃、易爆物質和化學腐蝕的影響。

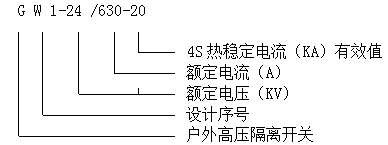

         產品型號：

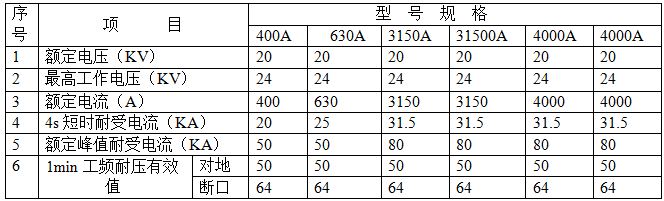

         型號規格及技術參數：

      結構原理：

     GW1—24開關為三相式結構。由底架、主閘刀、動觸頭、靜觸頭、轉軸、拉桿絕緣子組成，操作時轉軸借助拉桿絕緣子帶動主閘刀進行分合閘，觸刀采用槽綱形式，增加機械強度和散熱面積。GW1—24D 系列開關是在GW1—24基礎上增加帶接地刀的一種開關， 配用CS口手動操作機構后，能達到主刀合閘時，地刀不能合時同；地刀合閘時，主刀不能合閘的防誤互鎖要求。 GW1—24系列開關配用CS8—5 手動機構。
